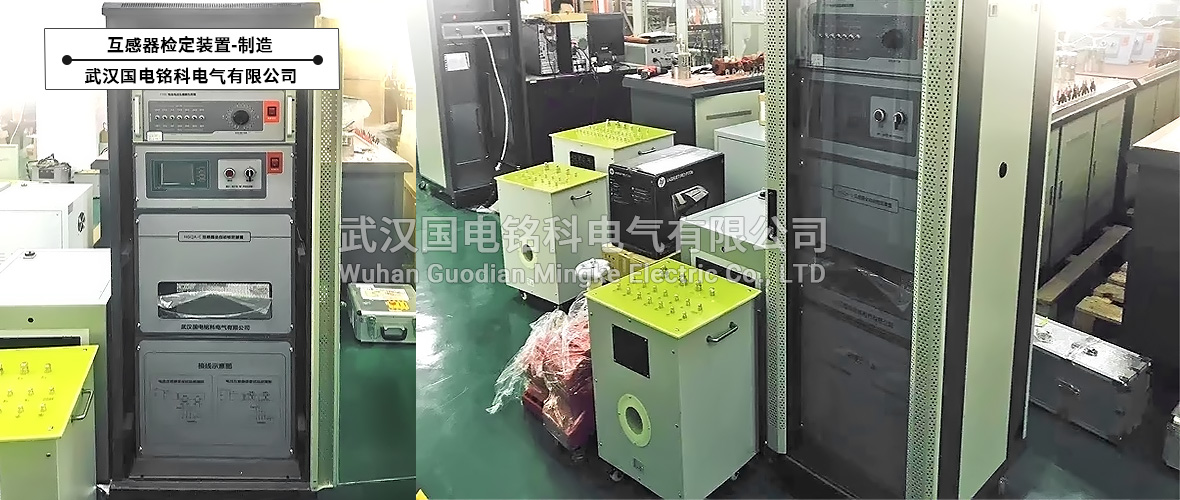

HGQA-C 全自动互感器检定装置(校验台)

产品别称:全自动互感器校验装置、互感器校验台、互感器校验装置、互感器检定装置、互感器检测装置、互感器现场校验装置

产品说明书 鉴定证书 服务承诺书

适用于电力系统和从事互感器检定单位。 标准支持:DL/T668-1999、JJG313-2010、JJG1021-2007

一次测一只,该装置由互感器校验仪、电压电流负荷箱、电子源控制柜等几部分组成。

提醒:本公司产品免费提供技术指导、一年质保、软件升级、终生维修服务。

咨询热线:400-627-1108 技术支持:18062424586
产品简介产品参数产品配件售后服务产品说明书计量证书

互感器检定装置

型号:HGQA-C
名称:全自动互感器校验装置互感器校验台互感器校验装置互感器检定装置互感器检测装置互感器现场校验装置

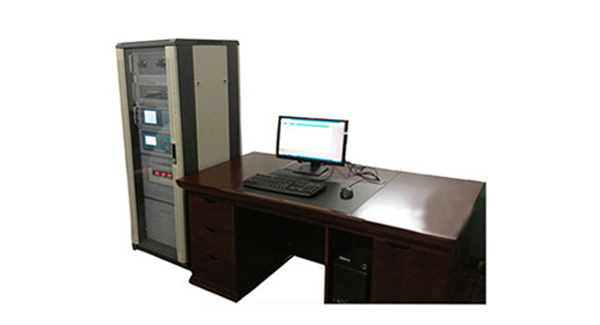

HGQA-C全自动互感器检定装置又称互感器校验台、互感器校验装置、互感器检定装置、互感器检测装置,互感器校验装置根据互感器计量标准研制的一款多台互感器装置可同时校验互感器多种参数功能的的全自动的互感器校验装置,HGQA-C全自动互感器校验装置是我公司研发的第一代电子源互感器校验台,校验速度快、测试数据准确、稳定性好、保护功能完善。该装置由互感器校验仪、电压电流负荷箱、电子源控制柜等几部分组成。操作人员通过PC机上的互感器误差管理软件,设定被检互感器类型、变比、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数,一次升流过程即可完成互感器的全部规程点误差数据测量,并存储到数据库中。

互感器校验台别名

互感器校验装置、全自动互感器校验装置、电流互感器现场校验装置、电压互感器现场校验装置、互感器检测装置、互感器校验仪、互感器校验台全自动互感器校验台互感器检l定装置、互感器校验台、全自动电流互感器校验台、全自动电压互感器校验台、室内互感器校验装置、互感器现场校验装置、变送器校验装置

互感器校验台功能

●装置具备联机自动、单机自动、单机手动三种测试模式;
●采用程控电子源,定点迅速准确,克服了传统电工调压器的噪声大,机械磨损等缺点;
● 测试过程中标准互感器一次、二次接线、电压电流负载箱全自动自动切换,无需人工换挡;
● 可任意选择台位进行校验,同步显示测试台位、标准互感器接线、功率因数、二次负荷;
● 可兼作工频、三倍频耐压试验台进行互感器耐压试验;
●具备过压、过流、百分表保护,测试中缺相、变比错误、极性错误及误差过大多种保护功能;
● 误差管理软件能装置可与国家电网、南方电网、地方电网等营销系统无间隙端口对接。


技术参数
测量对象:低压互感器、高压互感器、计量箱
测量量限:电流一次:5A~5000A;           电流二次:5A、1A
          电压一次:6kV~220kV;                 电压二次:200V、100V、100 V√3、100V/3
● 测量范围:
     同相分量(%):0.0001~200.0       分辨率:0.0001
     正交分量(’):0.001~999.9          分辨率:0.001
     阻抗(Ω):0.0001~60.0       分辨率:0.0001
     导纳(ms):0.0001~60.0               分辨率:0.0001
● 误差精度:
     同相分量(f):  =(f×2%+δ×2%2个字)
     正交分量(δ):  =(δ×2%+f×2%5个字)
     百分表:   1级
● 工作范围:
     电流: (1%-149%)In  (In=5A)                               (5%-149%)In  (In=1A)
     电压: (5%-149%)Un  (Un=100V,150V,100V/√3)    (5%-199%)Un  (Un=100V/3)
l  极性错误指示:
额定工作电流(电压)的5%以上,误差超过180%时,有极性指示。
l  变比错误指示:
额定工作电流(电压)的5%以上,误差超过30%而小于180%时,有变比错误指示。








附件清单

HGQA-C互感器多极台装置配件标准清单,请以产品说明书或合同为准

名称 数量
HGQA-C全自动互感器多极台装置 1台
测试仪电源线 1根
备用保险管 2个
RS232连接线 1根
装置连接导线 1套
说明书 1本
合格证 1张
注:HGQA-C互感器多极台装置产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知。
