TKCTP-1000A 变频式互感器综合测试仪

变频互感器测试仪、变频互感器综合测试仪、互感器综合测试仪、全自动变频互感器综合测试仪

产品说明书 检定证书 国家标准试验规章

采用先进的低频法测试原理,界面友好美观,全中文图形界面 一键完成CT直阻、励磁、变比和极性测试

提醒:本公司产品免费提供技术指导、一年质保、软件升级、终生维修服务。

咨询热线:400-627-1108 技术支持:18062424586

铭科电气厂家承诺本官网所售的[ 变频式互感器综合测试仪 ]产品,出厂均严格质检,确保精度性能。凡购买铭科电气厂家生产制造的产品,均开具增值税专用发票,免费提供技术指导、回检及维修等服务,并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请您放心购买!


变频互感器测试仪 概述 ——  Summarize                                                                                         立即咨询    Tel : 400-627-1108


       TKCTP-1000A全自动变频互感器综合测试仪又称变频互感器测试仪及互感器综合测试仪,变频互感器测试仪是国电铭科公司研发的新一代
革新型CT、PT变频互感器综合测试仪。互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺,变频互感器测试仪在国内处于领先水平,
变频互感器综合测试仪是电力行业用于互感器测试的专业互感器综合测试仪器。
       TKCTP-1000A变频互感器综合测试仪是国电铭科根据国家标准、行业标准、计量标准以及IEC国际标准研发生产的变频互感器测试仪,变频
互感器综合测试仪的设计用于CT、PT保护类、计量类或TPY类互感器多功能的自动测试,变频互感器综合测试仪适用于实验室使用和电力行业
用于互感器的专业电力测试仪。
       变频互感器综合测试仪装置采用高性能DSP和ARM处理技术以及创新的工艺流程,保证了数据的稳定可靠,大屏显示,旋转鼠标操作,并自
动打印数据功能,变频互感器综合测试仪可存储2000组测试数据,掉电不丢失,试验完毕后用U盘存入PC机,用软件进行数据分析,该变频互感
器综合测试仪并生成WORD报告。



变频互感器测试仪 参数 ——  Parameters


规格型号 TKCTP-1000A
测试用途 CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求;
PT:励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频       率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接       头 标准交流插口60320
CT变比
准确度
变比1~2000 0.05%(典型值)/0.1%(保证值)
变比2000~5000 0.07%(典型值)/0.2%(保证值)
变比5000~40000 0.1%(典型值)/0.5% (保证值)
PT变比
准确度
变比1~2000 0.05%(典型值)/0.1%(保证值)
变比2000~5000 0.07%(典型值)/0.2%(保证值)
变比5000~40000 0.1%(典型值)/0.5%(保证值)
相位测量 分  辨 率 0.01min
准  确 度 2min(典型值)/5min(保证值)
二次绕组
电阻测量
范       围 0Ω~300Ω
分  辨 率 1mΩ
准  确 度 0.1%(典型值)/0.2%±2mΩ(保证值)
交流负载
测量
范       围 0VA~1000VA
分  辨 率 0.01VA
准  确 度 0.1%(典型值)/0.2%±0.02VA(保证值)
输       出 输出电压 0Vac~180Vac
输出电流 0Aeff~12Aeff(36Apeak)
输出功率 0VAeff~800VAeff(1800VApeak)
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露
物理特性 尺       寸 360×285×145mm3
重       量 ≈8kg(不包括附件)

 以上参数为产品标准参数。产品咨询与定制,如需帮助,请致电客服:    立即咨询    Tel : 400-627-1108



变频互感器测试仪 功能 —— Trait


       1. 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以
及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试;
       2. 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用简单的测试接线和操作实现电流互感器的
检定,降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;
       3. 可精确测量变比差与角差,比差最大允许误差±0.1%,角差最大允许误差±5min,能够进行0.2S级电流互感器的现场测试,变比测量范围
为1~40000;
       4. 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点
高达60KV的CT测试;
       5. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及
不饱和电感等CT、PT参数;
       6. 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准
进行测试;
       7. 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式;
       8. 全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动
态显示帮助接线图,根据当前所选试验项目,显示对应的接线图;
       9. 5.7寸图形透反式LCD,阳光下清晰可视
      10.采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握
      11.面板自带打印机,可自动打印生成的试验报告
      12.装置可存储1000组测试数据,掉电不丢失
      13.易于携带,装置重量<9Kg。

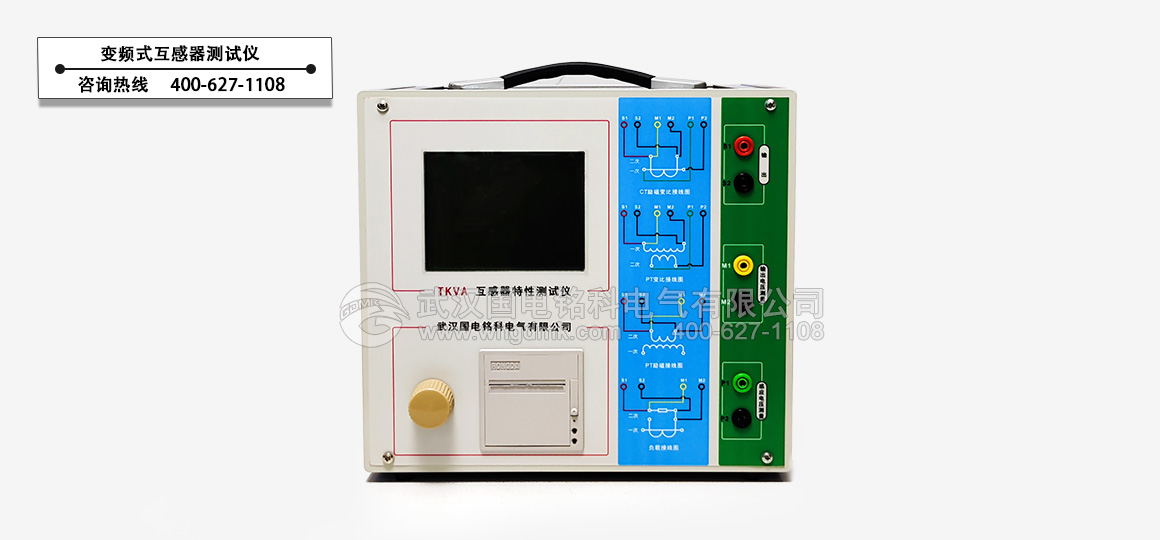

变频互感器测试仪 图片 ——  Picture















变频互感器测试仪 参数 ——  Parameters                                                                                         立即咨询    Tel : 400-627-1108

TKCTP-1000A变频互感器综合测试参数请以产品使用说明书或合同为准



规格型号 TKCTP-1000A
测试用途 CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求;
PT:励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频       率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接       头 标准交流插口60320
CT变比
准确度
变比1~2000 0.05%(典型值)/0.1%(保证值)
变比2000~5000 0.07%(典型值)/0.2%(保证值)
变比5000~40000 0.1%(典型值)/0.5% (保证值)
PT变比
准确度
变比1~2000 0.05%(典型值)/0.1%(保证值)
变比2000~5000 0.07%(典型值)/0.2%(保证值)
变比5000~40000 0.1%(典型值)/0.5%(保证值)
相位测量 分  辨 率 0.01min
准  确 度 2min(典型值)/5min(保证值)
二次绕组
电阻测量
范       围 0Ω~300Ω
分  辨 率 1mΩ
准  确 度 0.1%(典型值)/0.2%±2mΩ(保证值)
交流负载
测量
范       围 0VA~1000VA
分  辨 率 0.01VA
准  确 度 0.1%(典型值)/0.2%±0.02VA(保证值)
输       出 输出电压 0Vac~180Vac
输出电流 0Aeff~12Aeff(36Apeak)
输出功率 0VAeff~800VAeff(1800VApeak)
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
相对湿度 5%~95%,不结露
物理特性 尺       寸 360×285×145mm3
重       量 ≈8kg(不包括附件)
 以上参数为产品标准参数。产品咨询与定制,如需帮助,请致电客服:    立即咨询    Tel : 400-627-1108




变频互感器测试仪 附件 ——  Attachment                                                                                         立即咨询    Tel : 400-627-1108

TKCTP-1000A变频互感器综合测试配件标准清单,请以产品说明书或合同为准


名称 数量
变频互感器综合测试仪 1台
大电流导线 2根
测试附件线包 1套
检验报告 1份
说明书 1份

  注: TKCTP-1000A变频互感器综合测试产品参数及外观仅供参考,参数与型号如有变动,恕不另行通知。
