宽电压蓄电池放电测试仪原理与应用

发布人:武汉国电铭科发布时间:2021-08-01

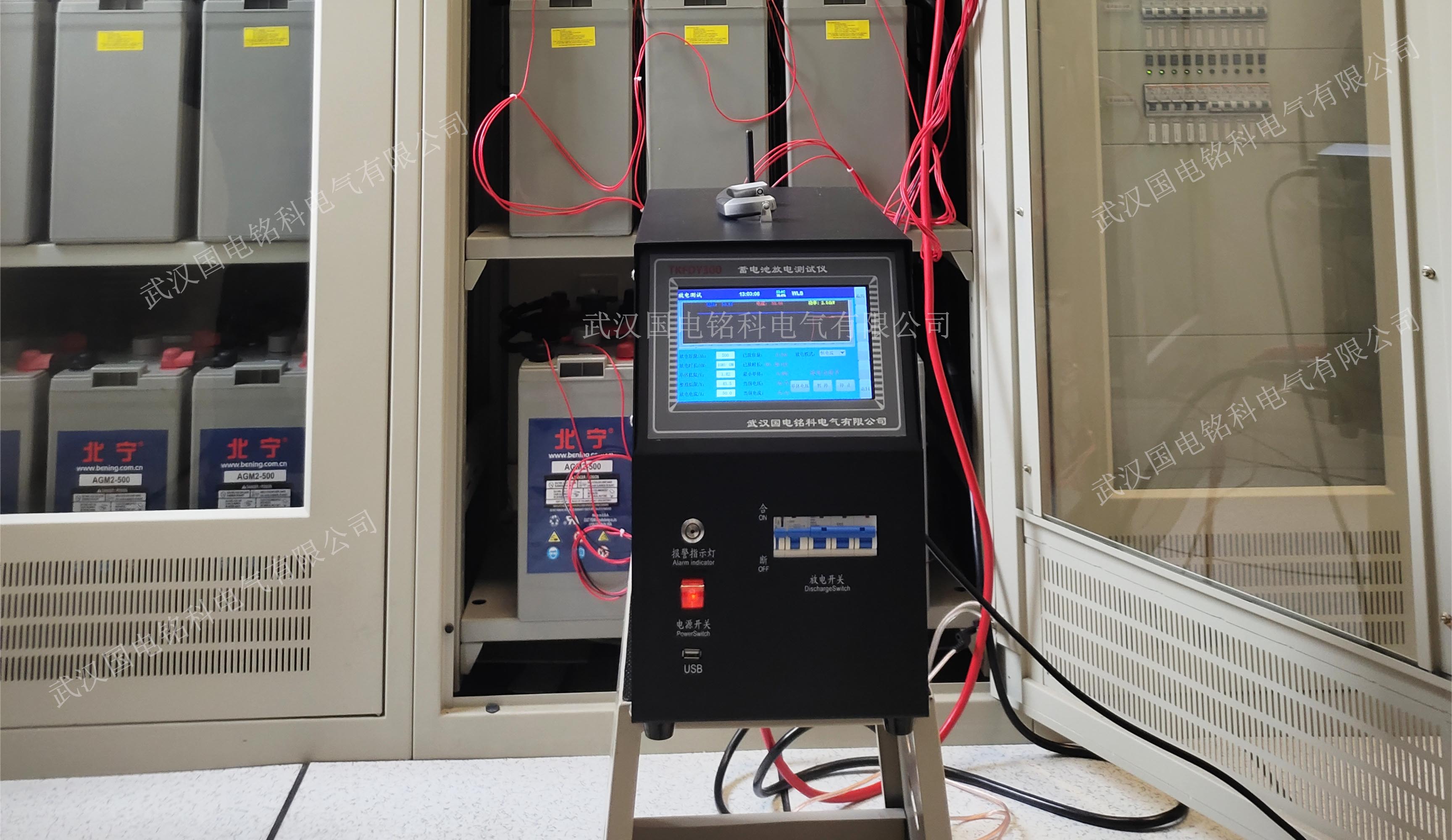

TKXFD-PLUS蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及它直流电源带载能力的测试而设计,蓄电池放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载,完全避免了红热现象,安全可靠无污染。整机由微处理器控制,液晶显示、中文菜单。外观设计新颖体积小、重量轻、移动方便。 各种放电参数设定安全可靠无污染。整机由微处理器控制,液晶显示、中文菜单。外观设计收、核对性放电试验及定期深度放电场合使用。蓄电池放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松,大大降低了专业维护人员的劳动强度,也提高了放电测试的科学性和智能化。


蓄电池容量评估的实际意义

在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统,蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态,一旦交流电失电或其它事故状态下,蓄电池则成为负荷的唯一能源供给者。 我们知道,蓄电池除了正常的使用寿命周期外,由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量,保证系统的正常运行,根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换, 保证整组电池的有效性;或者对整组电池的预期寿命作出评估。


蓄电池放电测试仪工作原理


恒流原理

测试仪的放电回路采用在ARM(中央处理器)控制下的PWM + PID闭环控制技术,使得功率回路能够精准的在设定的放<电流下工作。例如:恒流放电时,当蓄电池电压开始下降,ARM控制器会通过反馈电流传感器得到电流值的下降量,然后通过一定速率和方式的计算,得到所需要控制功率回路的上升量,此调整过程不断重复,最终达到实时调整的效果,这就是恒 电流放电的原理。依此原理,恒功率也是类似的调整方法,只不过反馈量除了电流以外,还需要电压的反馈量。

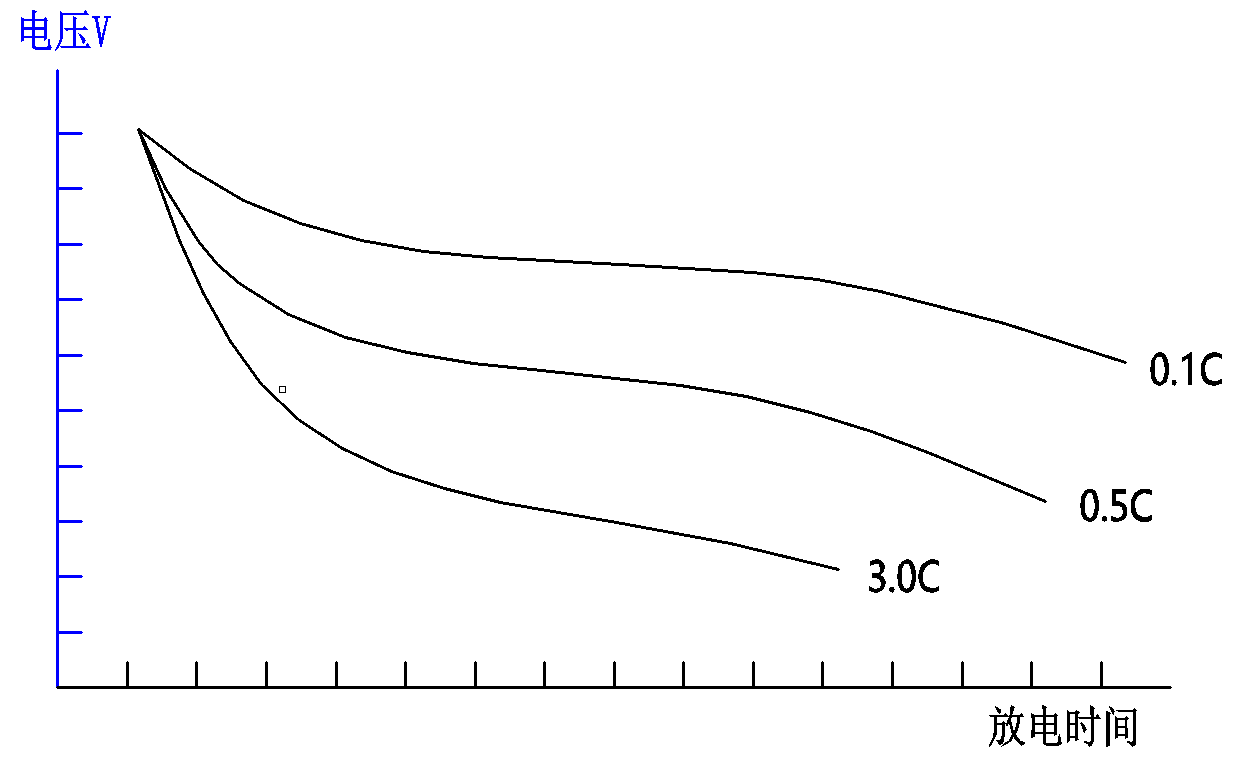

放电曲线图

从蓄电池的放电曲线,可以看出:

1、相同的放电曲线反映了相同的电池性能。对同一厂家、相同配方和生产工艺的同规格蓄电池其特性曲线是一样的(暂不考虑生产中的离散性)。

2、同为一组的各单体电池由于容量不同,将遵循不同放电率的放电曲线。对蓄电池组进行放电时,各单体电池由于<容量不同,而放电电流相同,因此各自是在以不同的放电率进行放电,显然在放电时将遵循不同放电率的放电曲线。



宽电压蓄电池放电测试仪功能:


  • 1. 具有多电压放电功能:10-600V宽电压设计,单机即可满足多种电压等级的电池组放电测试,电压连续可调;
  • 2. 具有蓄电池组恒流放电功能:恒流放电电流连续可调,精确测量蓄电池组容量;
  • 3. 具有在线监测功能:实时在线监测、显示所有测试数据:电流、电池组电压、单体电池电压、放电时间、容量;
  • 4. 具有单体电压检测功能:采用单体无线监测模块,兼容2V/3.2V/6V/12V单体电压监测,每个无线监测模块可同时监测12个单位;
  • 5. 具有单体电压实时检测功能:在主机屏幕上自动实时呈现出各单体电池的当前电压,自动实时呈现六节电压最低的单体电池;
  • 6. 具备多项警报提示功能:测试电流超过或低于设定值,电压高于或低于设定值,极性接反、温度过高、短路过流、故障等。仪表能自动报警并停止放电;
  • 7. 具有放电过程中暂停及参数修改功能:在放电过程中可以人为暂停放电、修改放电设置参数(下限电压、放电电电时间等),不需要终止试验即可继续放电。不同于传统放电仪需要终止放电后重新启动放电试验;
  • 8. 具有远端控制放电功能:PC机端上位机软件与放电测试仪之间通过RS485通讯线连接后,可进行PC机端控制放电;
  • 9. 可选内阻量测功能:放电过程自动检测各单体电池内阻;
  • 10.可选在线补偿式放电功能:在线放电时,主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流,由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部假负载也会自动进行调整,以保证蓄电池组一直以真正的恒流方式放电。


宽电压蓄电池放电测试仪特点:


  • 1. 7寸彩色触摸液晶显示器,中英文双语言显示,适合国内外客户使用;
  • 2. 主机具备USB接口,可用U盘读取存储纪录,无须携带电脑,单机即可工作;日后用电脑打印报告即可;
  • 3. 本机具有2G超大容量内部数据存储空间,解决了外出试验时忘带U盘的烦恼;
  • 4. 采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全,,不会有一般放电电阻的红热危险现象;
  • 5. 内部控制器采用双CPU协同工作,最大限度地保证测试的安全,可靠及准确性。当其中一个CPU故障时,另一个CPU会发出报警,并执行关机程序;
  • 6. 本机内部记忆装置采用FLASH ROM设计,测试过程突然停电或长时间不用,主机内记忆数据也不会丢失;
  • 7. 带中文后台分析软件,可查看蓄电池组放电和充电过程各单体曲线图,可自动将测量数据导成WORD格式,方便工程师制作测试报告和对历史数据管理进行有效管理;
  • 8. 外观设计:采用单手提设计、坚固可靠。面板采用正面斜板设计,易读易操作,美观大方;
  • 9. 具有快速连接功能,操作使用简单。
