直流耐压测试仪原理与应用

发布人:武汉国电铭科   发布时间:2021-06-10

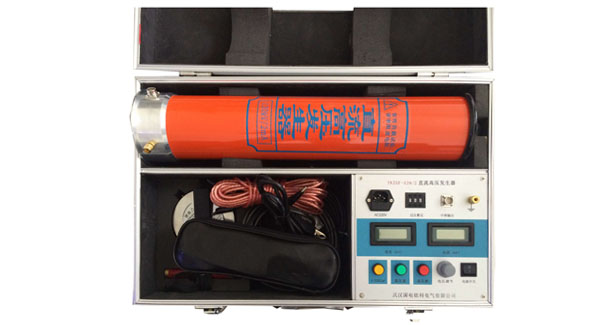

ZGF直流耐压测试仪介绍



      ZGF系列直流耐压测试仪是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一

代便携式直流高压试验器。

   应用 : 主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设

备进
行直流耐压试验。



ZGF直流耐压测试仪特点



       1. 机箱采用铝合金机箱;

       2. 采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件;

       3. 采用电压大反馈,输出电压稳定度高,纹波系数≤2%;

       4. 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差±(1.5%±2个字),电流误差

            ±(1.5%±2个字);

       5. 升压电位器零起升压;

       6. 0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度±(2%±2个字);

       7. 过压保护采用拔码设定,一目了然,误差±2%;

       8. 倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强;

       9. ZGF产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。




ZGF直流耐压测试仪相关标准


       DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》

       DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》

       DL/T596-2005 《电力设备预防性试验规程》

       GB1094.1-GB1094.6-96 《外壳防护等级》

       GB2900  《电工名词术语》

       GB/T16927.1~2-1997  《高电压试验技术》

       GB4793-1984 《电子测量仪器安全要求》

       GB191 《包装贮运标志》

       GB/T.311-1997 《高压输变电设备的绝缘与配合》





ZGF直流耐压测试仪原理

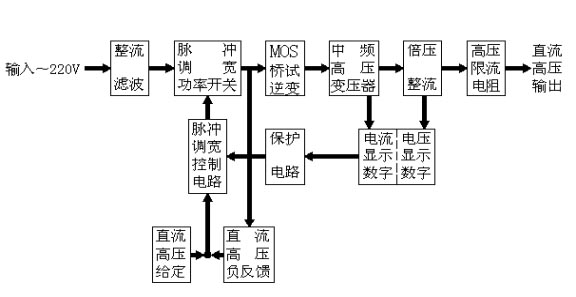

       直流高压发生器采用PWM脉宽调制技术,结合交流倍压整流电路,实现可控高压产生输出,简单原理框图如下:

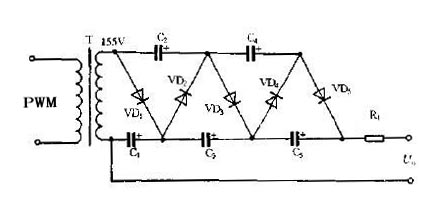

倍压部分需采用,轻巧、坚固电气性能好,防潮能力强的特种绝缘材料




       结合大规模集成电路实现整个控制部分电路,控制原理如下图:







声明:本文仅供学习参考,本公司不对未经书面授权而自行试验后产生的一切后果进行负责,本文未经授权,禁止复制、转载或商用!
